模具硅胶灌模是制作模具的关键步骤，操作技巧直接影响模具精度和成品质量。以下是模具硅胶灌模的核心操作技巧及注意事项，帮你高效完成灌模：

一、灌模前的准备工作

清洁原型 / 母模

确保原型表面无灰尘、油脂、水分，可用酒精或清洁剂擦拭，避免影响硅胶附着力。

若原型为多孔材质（如木材、石膏），需提前涂覆脱模剂（如凡士林、专用脱模喷雾），防止硅胶渗入孔隙。

搭建灌模容器

根据原型尺寸选择合适容器（如塑料盒、木板框），容器需坚固、密封性好，高度需超过原型最高点 3-5cm，避免硅胶溢出。

用胶带固定原型位置，确保灌模时原型不晃动（可在底部涂抹少量硅胶固定）。

硅胶调配要点

比例准确：按说明书严格配比 A/B 组分（通常 1:1 或 10:1），误差不超过 5%，否则可能导致固化不良或性能下降。

充分搅拌：沿同一方向缓慢搅拌，避免产生气泡（搅拌时间约 3-5 分钟，至颜色均匀无分层）。

消泡处理：若硅胶气泡较多，可真空消泡（约 5-10 分钟）或静置 10-15 分钟自然消泡，气泡会导致模具表面粗糙。

二、灌模操作核心技巧

选择灌模方式

直接灌模（适用于简单原型）

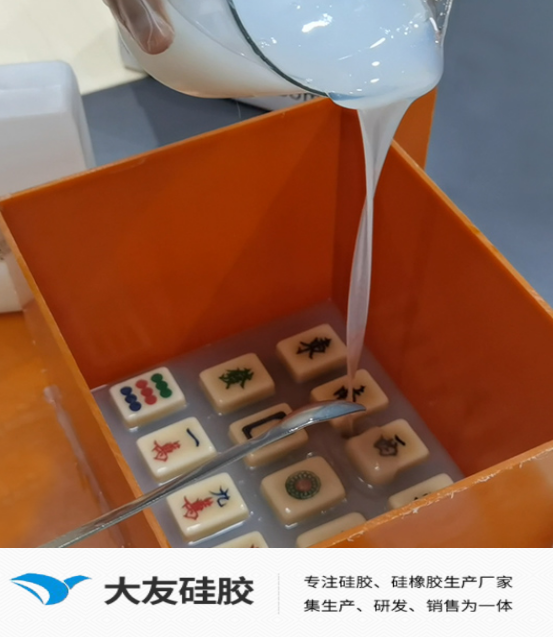

将调配好的硅胶从容器一侧缓慢倾倒，让硅胶沿原型边缘自然流淌覆盖，避免直接冲淋原型（减少气泡附着）。

若原型较高，可分 2-3 次灌模（第一层固化后再灌第二层），防止底部硅胶堆积过厚发热。

刷模 + 灌模（适用于复杂原型 / 深腔结构）

先均匀涂刷一层薄硅胶（0.5-1mm）至原型表面，用软毛刷轻压排出细节处气泡，尤其注意凹槽、孔洞等部位。

待第一层硅胶半固化（不粘手）后，再倒入剩余硅胶完成灌模，避免细节因灌模冲击力变形。

控制灌模速度与高度

倾倒速度不宜过快，保持 “细流状”，让硅胶逐步覆盖原型，同时用工具轻敲容器外壁，促使气泡上浮排出。

灌模高度需确保原型完全浸没，且顶部保留足够厚度（2-3cm），避免模具太薄导致强度不足。

固化时间与环境控制

室温（25℃）下，硅胶通常需 2-6 小时初步固化（具体按产品说明），完全固化需 24 小时。

低温环境可适当加热（如放置于 30-40℃烤箱）加速固化，但需避免高温导致硅胶发黄或脆化。

三、灌模后处理与脱模

检查固化状态

用手指轻压硅胶表面，若不粘手且有弹性，说明已初步固化；完全固化后硅胶硬度稳定（邵氏硬度 A20-A50，依产品类型而定）。

安全脱模

沿容器边缘轻轻剥离硅胶与容器，再从原型底部缓慢掀起模具，避免用力拉扯导致模具变形。

复杂原型可先用脱模工具（如薄刀片）沿原型边缘划开缝隙，再逐步分离。

若模具粘连原型，可能是脱模剂不足或硅胶未完全固化，需重新处理。

模具修整与保存

用剪刀修剪模具边缘毛边，检查内部细节是否完整（如气泡、缺料），少量气泡可补涂硅胶修复。

模具存放于阴凉干燥处，避免阳光直射和接触有机溶剂（如酒精、溶剂型涂料），延长使用寿命。

关注大友硅胶，了解更多硅胶相关咨询。
